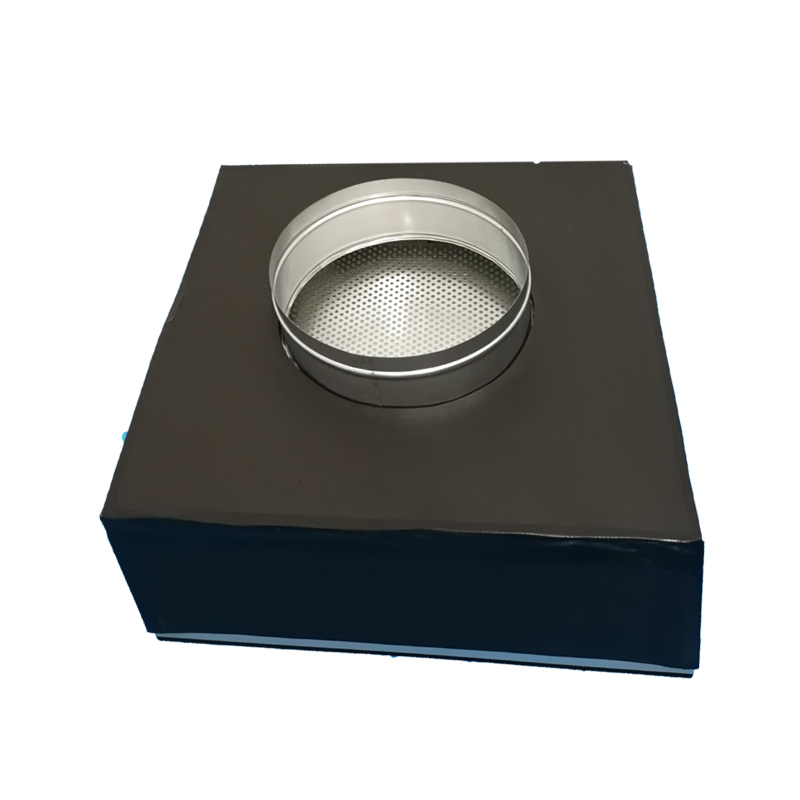

拋棄式標準型高效率空氣過濾箱
Disposable Standard Capacity HEPA Filter terminal Unit
拋棄式標準型高效率空氣過濾箱，配合T-Bar天花板使用，可直接與風管之軟管組合，體積小、重量輕，安裝容易，節省施工時間，適用于無塵室或其它各類1~100,000等級潔凈場所，特殊尺寸及規格可依客戶需求制作
|
測試方法 |
粒徑 |
效率 |
|
0.3 |
95% |
|
|
99.97% |
||
|
99.99% |
||
|
99.999% |
||
|
0.1-0.2um |
99.999% above |
|
|
依歐規EN1822標準 |
||
尺寸性能規格表
|
尺寸Dimension (mm) |
風量Air Volume |
初期壓損 Initial P.D (Pa) |
終壓損 Final P.D (Pa) |
|||
|
H13 |
H14 |
|||||
|
CMM |
CFM |
CMM |
CFM |
|||
|
570×570×150（T-BAR型） |
17 |
587 |
15 |
525 |
249 (25.4 mmH2O) |
500 (50.8 mmH2O) |
|
600×600×150 （輕鋼架型） |
19 |
654 |
17 |
585 |
||
|
610×610×150 （庫板型） |
19 |
677 |
17 |
606 |
||
|
1170×570×150（T-BAR型） |
35 |
1239 |
31 |
1108 |
||
|
1210×600×150（輕鋼架型） |
38 |
1353 |
34 |
1211 |
||
|
1220×610×150（庫板型） |
39 |
1389 |
35 |
1243 |
||
|
材質和使用條件 |
||||||
|
型式 Type |
說明險 |
|||||
|
總成 |
濾材 |
細玻璃纖維濾紙 |
||||
|
支撐材 |
熱熔膠 |
|||||
|
密封膠 |
PU BASE |
|||||
|
墊片材質 |
新平橡膠 |
|||||
|
墊片位置 |
無 |
下風 |
||||
|
外框類型 |
干式 |
|||||
|
外框材質 |
鋁框陽極處理 |
|||||
|
保護網材質 |
擴張烤漆鐵網 |
擴張陽極處理鋁網 |
||||
|
保護網位置 |
下風 |
|||||
|
入風口尺寸 |
8 |
10 |
12 |
14 |
||
|
入風口高度 |
80 |
|||||
|
保溫材質（mm) |
PE |
|||||
|
保溫厚度 |
無 |
10 |
25 |
|||
|
使用條件 |
連續使用溫度 |
℃ |
60 |
|||
|
使用瞬間濕度 |
%RH |
100(無結露狀態下） |
||||
