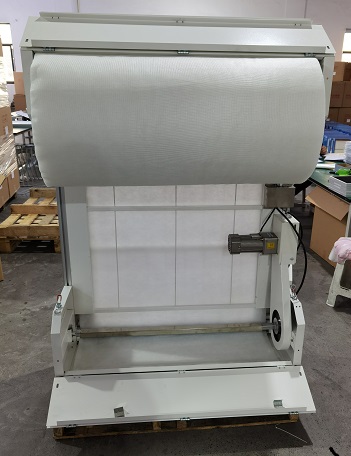

卷簾式過濾器

卷簾式過濾器說明書

前言

感謝您使用本公司研制的卷簾式過濾設備！為了確保您正確地使用該設備，發揮其卓越的性能為貴公司生產提供放心無憂的服務，請您在操作使用前仔細閱讀產品說明書，遵守安全注意事項，嚴格按照說明規范設置技術參數，操作設備。有任何問題請及時與我們聯系，我們將竭誠為您服務！請妥善保管各項說明書和相關技術資料，以備查閱！

◇ CFRE系列卷簾式過濾器是我司團隊經長期研制、開發并吸收國內外先進技術，最新推出的一種新型空氣過濾設備，相比市場上已長期存在的同款產品，做了大幅的優化和改進。卷簾式空氣過濾器是對傳統過濾器領域的一個突破，是應用于多種凈化場合的理想初效過濾單元。尤其適用于大風量，氣流含塵量高、環境惡劣的場合。

◇ 機組尺寸可以根據用戶設備定制。

◇ 具有技術成熟，設計靈活，安裝簡便，易于控制的特點。

◇ 投資小，運行費用低，控制精度高，滿足多種初級凈化的要求。

◇ 過濾效率G3/G4/M5可選，更換簡單靈活。

◇ 濾料厚度10~20mm。

◇ 控制模式：手動/自動（可選）

TOC o "1-3" h z u 前言....................................................................................................................................................................... 1

一、.... 設備結構說明及主要技術參數......................................................................................................... 3

1.1...... 設備簡述、工作原理和結構說明..................................................................................................... 4

1.2...... 設備主要技術參數............................................................................................................................... 5

1.3...... 初阻力-風量關系曲線圖.................................................................................................................... 6

1.4...... 設備選型-命名規則............................................................................................................................. 6

1.5...... 設備常用規格參照表........................................................................................................................... 7

二、.... 卷簾式過濾器特點............................................................................................................................... 7

2.1...... 智能型更換濾料系統........................................................................................................................... 7

2.2...... 手動調速減速裝置............................................................................................................................... 7

2.3...... 優質的濾網............................................................................................................................................ 7

2.4...... 濾料軸快換結構................................................................................................................................... 7

2.5...... 堅固耐用的框架結構........................................................................................................................... 8

2.6...... 多模塊無縫拼接................................................................................................................................... 8

三、.... 主要應用行業........................................................................................................................................ 8

四、.... 安裝和操作............................................................................................................................................ 8

4.1...... 安裝簡述................................................................................................................................................ 8

4.2...... 操作前準備............................................................................................................................................ 9

4.3...... 操作說明................................................................................................................................................ 9

五、.... 更換濾料.............................................................................................................................................. 10

六、.... 注意事項.............................................................................................................................................. 11

七、.... 維護保養.............................................................................................................................................. 11

一、設備結構說明及主要技術參數

1.1 設備簡述、工作原理和結構說明

設備簡述：

◇ 框架主體材料采用自主設計鋁合金型材、不銹鋼方管組成；料箱組成使用鈑金烤漆件。

◇ 整體采用金屬結構，堅固可靠，可以滿足最惡劣的工作環境。

◇ CFRE卷簾式過濾器采用鏈輪、齒輪減速機構等精密傳動控制 (PLC、繼電器自動可選），

實現對卷簾過濾材料的精確控制，提高過濾材料的利用效率。

◇ 可配置壓差表（壓差感應開關），及時提醒更換新濾材。

◇ 設備配置一個手動驅動手盤，并加裝了配套的減速機構，機組在運行狀態較大風阻時，

通過減速機構的傳動，操作人員依然可十分輕松的達到更換濾料的目的。

◇ 模塊化拼裝，可滿足更大風量的使用要求，有效節約能源，降低人力，運行更經濟。

工作原理：

◇ 新過濾材料裝在上料箱，當進風口帶有高濃度含塵空氣通過卷簾式過濾器后，過濾器前后壓差隨灰塵顆粒的增加而逐步上升。

◇ 當過濾器阻力上升到終阻力值時，檢修人員進入新風室體進行更換操作。

◇可選配維護檢修系統，包括進風室檢修軌道，軌道更換車等。

◇ 手盤通過轉動帶動減速機構，減速機構通過傳動鏈輪系統帶動下料箱內卷軸轉動，從而將臟的濾料卷至下方濾料軸上，同時過濾截面上更換成干凈的濾料。

◇ 過濾材料運轉長度由現場人員目視監控，當臟的濾料全部由過濾截面回收到下料箱后。

濾料更換完成。

◇卷簾式空氣過濾器采用專用合成纖維過濾材料，從迎風面到出風面的纖維結構是由疏至密的，從而實現深層過濾及獲得低阻力。具有通風除塵能力優良、阻力低、強度高、性能穩定的特點，且無毒、無味、無揮發性、更換方便。

結構說明：

序號	名稱	功能
1	框架：鋁合金、304不銹鋼	輕便，高強度
2	上下濾料箱：噴涂鋼板、304不銹鋼濾料槽、濾料軸：304不銹鋼	耐腐蝕性強
3	濾料進出風面護網：304不銹鋼絲	耐腐蝕性強
4	手盤:鑄鐵，表面鍍鉻、304不銹鋼	一體成型，結實可靠
5	濾料：G3/G4/M5（EN779）	效率穩定，阻力低
6	上料箱阻尼系統：彈片組合裝置	能防止自重放料
7	調速減速機構	運行狀態下輕松換料
8	電機：220V,180W,減速電機	運轉平穩，節能（自動選配）
9	顯示：西門子4寸大屏幕LOGO顯示器顯示設備運行狀態（選配）	全中文菜單顯示（自動選配）
10	控制功能：濾料更換報警提示，電機故障報警，壓差控制狀態報警	控制靈活（自動選配）
11	檔位：自動控制、手動控制	功能強大（自動選配）
