中效大折景空氣過濾網
專業應用：一般應用于中央通風系統的中效和亞高效過濾，特別是使用時，可用以保護高效過濾器，延長其使用壽命。作為高效過濾器的預過濾器。適用于高風量的通風空調系統。
特色：中性能大折景濾材兩面有防潮之固定隔板，濾材折狀結構不變形，此設計使濾網具有更大的過濾面積與集塵能力延長濾網壽命。
效率：依ASHRAE 52.1-1992標準法測試，濾網具比色法效率45-50%、60-65%、80-85%、90-95%可供選擇。
濾材：由多層合成纖維所制成之折形結構，多層合成纖維被覆布強化過濾層及避免纖維的脫落。非玻璃纖維材（被認為有害健康）。不受高濕度影響，不像玻璃纖維潮濕時，會喪失其效率高達20%。濾材以抗腐蝕金屬被覆于后，強化折形結構與韌性。
外框：框材可選用紙框、鍍鋅鐵框、鋁框或不銹鋼框。鍍鋅鐵制外框結構，于上風與下風處對角支撐設計，
增加大折景過濾網之強度及耐久性。
|
測試方法Testing Method |
比色法Dot Spot Efficlency(in NBS Testing Method) |
比重法Arrestance(in AFI Testing Method) |
MERV |
Media Color |
|
90-95% |
〉99% |
14 |
Tan |
|
|
80-85% |
〉98% |
13 |
Orange |
|
|
60-65% |
〉97% |
11 |
Pink |
|
|
45-50% |
〉96% |
9 |
Yellow |
|
|
依ASHRAE52.1-1992標準（德國EN779）By ASHRAE Standard 52.1-1992(Equal to EN 779) |
依ASHRAE52.2標準By ASHRAE52.2Standard |
|
||

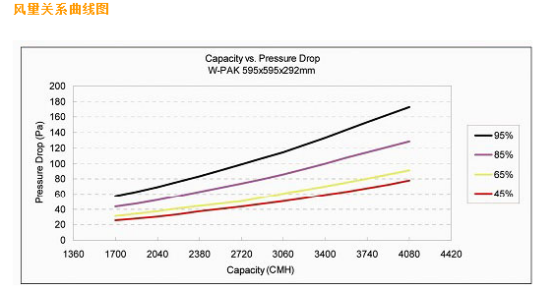

風量關系曲線圖
材質和使用條件
|
型式Type |
說明Description |
||
|
總成Construction |
濾材Media |
合成纖維Synthetic Fiber |
|
|
外框材質Frame Material |
紙框Card Board |
金屬框Metal Frame |
|
|
外框型式Frame Type |
箱型Box Type |
單法蘭Single Header |
|
|
支撐網Support Grid |
抗蝕性的金屬支撐網，采楔行結構Anticorrosion Metal Support Grid w/Radial Wedge Pleats |
||
|
使用條件Servoce Conditions |
連續使用最高溫度The maxlmum contlnuous use temperature |
℃ |
60 |
|
使瞬間最高溫度Instant Highest Humidity |
%RH |
98（無結露狀態下）98(No condensation state) |
|
性能參數表
|
效率 Efficiency (%) |
通稱尺寸 Nominal Size (W*H*D) (inch) |
實際尺寸 Actual Size (W*H*D) (mm) |
額定風量 Rated Capacity (CMH) |
壓力損失 Pressure Drop (Pa) |
||
|
比色法 Dot Spot Efficiency (in NBS) |
比重法 Arrestance (in AFl) |
初壓損 Initial Resistance |
末壓損 Final Resistance |
|||
|
標準風量 Standard Capacity |
||||||
|
95 |
>99 |
12*24*6 |
305*610*150 |
850 |
117 |
300 |
|
24*24*6 |
610*610*150 |
1700 |
||||
|
12*24*12 |
305*610*292 |
1700 |
167 |
350 |
||
|
24*24*12 |
610*610*292 |
3400 |
||||
|
高風量 High Capacity |
||||||
|
95 |
>99 |
12*24*12 |
305*610*292 |
2125 |
174 |
350 |
|
24*24*12 |
610*610*292 |
4250 |
||||
