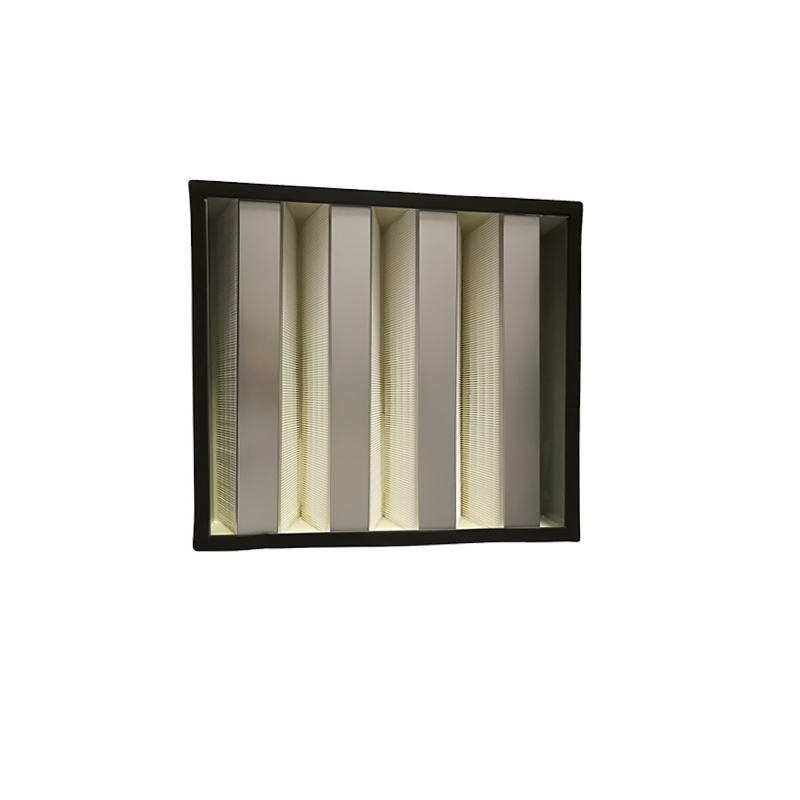

迷你褶式標準型高效率空氣過濾器
Mini Pleat Standard Capacity HEPA Filter
|
測試方法 |
粒徑 |
效率 |
|
0.3 |
95% |
|
|
99.97% |
||
|
99.99% |
||
|
99.999% |
||
|
0.1-0.2um |
99.999% above |
|
|
依歐規EN1822標準 |
||
濾材為疏水性細玻璃纖維，連續性折濾材以以熱熔膠為隔板。效率依MIL-STD-282 0.3um 99.97%,99.99%及99.999%（或依據ENI822 MPPSH10-H14）HEPA。外框材質為陽極處理鋁擠型。此濾網適用于無塵室，無塵工作站、無菌操作臺及風車濾網組。
特色：無隔板高顏色濾網提供多種的配置適用于無塵室、無塵工作站、無菌操作臺及風車濾網組等嚴格的潔凈需求，迷你摺數系列的濾網過濾之風量、初壓損及集塵量效果較隔板型濾網效果好。迷你摺數設計意在延長濾網使用壽命及降低壓損。因產業特性需求在耗材的選用上，本公司亦可提供低硼濾材，制造符合客戶需求之終端濾網。
濾材：濾材由細玻璃纖維經褶疊組裝入框架內，濾紙經由熱熔膠間隔，不會釋出化學性污染到無塵室，使空氣以低的壓損通過濾網。

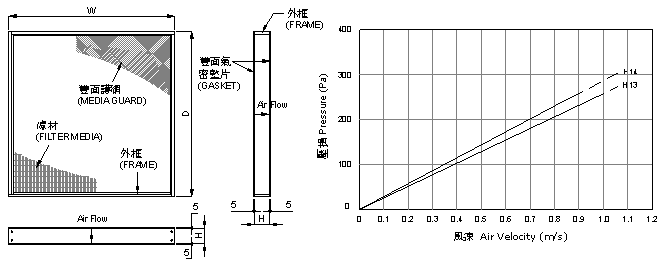

外框：外框內側四周以密封膠密封，防止濾材空隙及泄漏。鋁擠外框經陽極處理增加強硬度及耐久的防腐性。以PU膠密封于鋁擠型框架達到完全的氣密無泄漏。
技術參數表（HEPA Filter）
|
Width （mm) |
Height （mm) |
Depth （mm) |
Area (m2) |
Airflow Initial Pressure CMH/Pa |
Airflow Initial Pressure CMH/Pa |
Airflow Initial Pressure CMH/Pa |
Effciency (%) |
|
寬 |
高 |
厚 |
濾材面積 |
風量/初壓損 |
風量/初壓損 |
風量/初壓損 |
效率等級 |
|
305 |
610 |
50 |
3.88 |
235/115 |
300/135 |
570/275 |
H13 |
|
235/130 |
300/160 |
570/290 |
H14 |
||||
|
610 |
610 |
50 |
8.11 |
465/115 |
600/135 |
1130/275 |
H13 |
|
465/130 |
600/160 |
1130/290 |
H14 |
||||
|
1170 |
570 |
50 |
14.77 |
840/115 |
1080/135 |
2040/275 |
H13 |
|
840/150 |
1080/160 |
2040/290 |
H14 |
||||
|
1220 |
610 |
50 |
16.57 |
935/115 |
1205/135 |
2270/275 |
H13 |
|
935/130 |
1205/160 |
2270/290 |
H14 |
||||
|
305 |
610 |
70 |
4.53 |
235/85 |
300/110 |
570/210 |
H13 |
|
235/95 |
300/125 |
570/235 |
H14 |
||||
|
610 |
610 |
70 |
10.97 |
465/85 |
600/110 |
1130/210 |
H13 |
|
465/95 |
600/125 |
1130/235 |
H14 |
||||
|
1170 |
570 |
70 |
20.08 |
840/85 |
1080/110 |
2040/210 |
H13 |
|
840/95 |
1080/125 |
2040/235 |
H14 |
||||
|
1220 |
610 |
70 |
22.46 |
935/85 |
1205/110 |
2270/210 |
H13 |
|
935/95 |
1205/125 |
2270/235 |
H14 |
※ 特殊尺寸及規格可依客戶需求製作
Customized size and specification are available to meet customer's requirements.
材質和使用條件
|
型式 Type |
說明 Description |
|||||
|
總成 Construction |
濾材 Media |
超玻璃纖維濾紙 Ultra-Fine Glass Fiber Filter Paper |
||||
|
支撐材 Support Grid |
熱熔膠 Hot Melt Adhesive |
|||||
|
密封膠 Sealant |
PU BASE |
|||||
|
墊片材質 Gasket Material |
新平橡膠 Neoprene Rubber |
|||||
|
墊片位置 Gasket Location |
無 None |
上風 Upstream |
下風 Downstream |
兩側 Both Sides |
||
|
外框類型 Frame Type |
干式 Gasket Type |
濕式 Jel Type |
||||
|
外框材質 Frame Material |
鋁框陽極處理 Anodized Extruded Aluminum |
|||||
|
保護網材質 Face Guard Material |
擴張烤漆鐵網 Expanded Galvanized Metal |
擴張陽極處理鋁網 Anodized Extruded Aluminum |
||||
|
保護網位置 Face Guard Location |
無 None |
上風 Upstream |
下風 Downstream |
兩側 Both Sides |
||
|
使用條件 Service Conditions |
連續使用溫度 The maximum continuous use temperature |
℃ |
60 |
|||
|
使用瞬間濕度 Instant Highest Humidity |
%RH |
100(無結露狀態下） 100（No condensation state) |
||||
